[CH 03] LG 에어컨 실내기·유선리모컨 통신 에러 마스터



실내기 안에 있는 PCB가 유선리모컨으로 12V의 전원으로 신호를 보내어 리모컨이 작동하는 원리.



03번 에러의 변수는 딱 세가지이다.

1. 실내기 메인 PCB의 고장
2. 유선리모컨의 고장
3. 통신선의 고장









1. 실내기 PCB의 고장

(노후화로 인한 컨덴서 용량 감퇴 - 03에러 사례 중 약 90%)

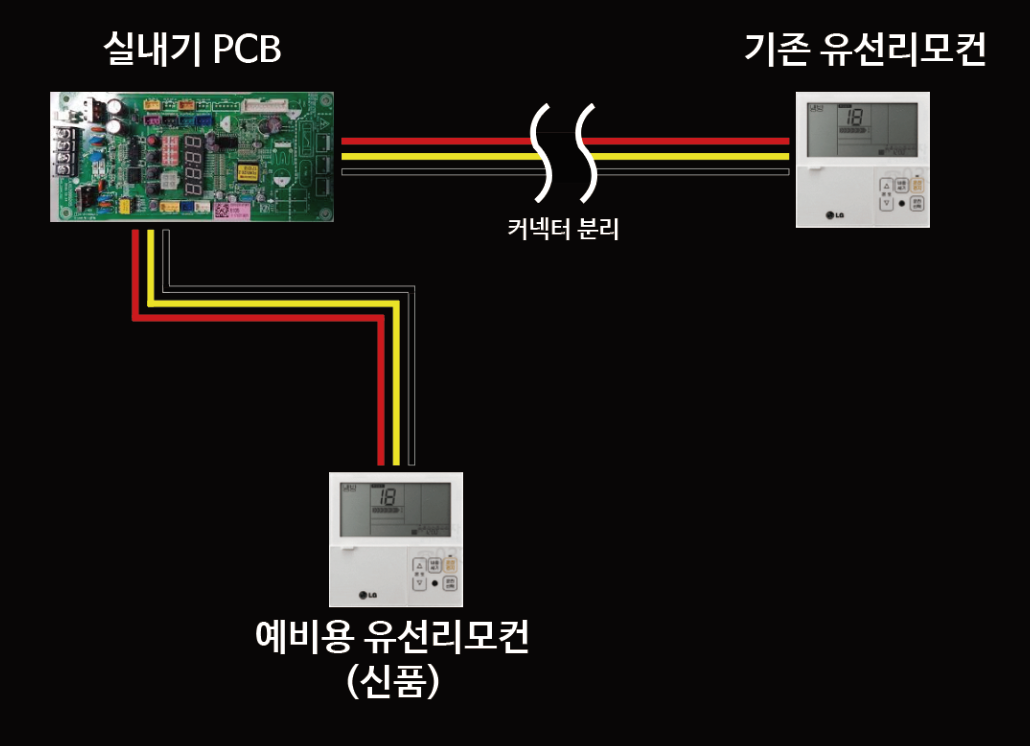

가. 실내기 PCB, 기존에 연결 돼 있던 유선리모컨 간 커넥터를 분리한다.
나. 예비 유선리모컨을 실내기 메인 PCB에 연결해준다.

예비용 유선리모컨(신품)이 잘 작동한다 ▶ 실내기 메인 PCB 양호
예비용 유선리모컨(신품)이 잘 작동하지 않는다 ▶ 실내기 메인 PCB 불량





반응형





2. 유선리모컨의 고장

(노후화로 인한 고장 - 03에러 사례 중 9%)





가. 실내기 PCB, 기존에 연결 돼 있던 유선리모컨 간 커넥터를 분리한다.
나. 예비 유선리모컨을 실내기 메인 PCB에 연결해준다.

예비용 유선리모컨(신품)이 잘 작동하지 않는다 ▶ 기존 유선리모컨 양호
예비용 유선리모컨(신품)이 잘 작동한다 ▶ 기존 유선리모컨 불량





3. 통신선의 고장

(기존에 깔린 통신선의 합선 등 - 03에러 사례 중 1%)





가. 예비용 유선리모컨(신품)을 실내기 메인 PCB에 직접 연결 후 정상작동을 먼저 확인한다.





나. 예비용 유선리모컨(신)을 기존 벽부 통신선로 커넥터에 연결한다.

이 때,
예비용 유선리모컨(신품)이 잘 작동하지 않는다면,
통신선 불량(통신선 양 끝 접촉 커넥터 포함).
